Jak rosnący opór przepływu zdradza, że filtr kołnierzowy wymaga czyszczenia

W rozbudowanych instalacjach przemysłowych i ciepłowniczych powolny wzrost oporu przepływu przez systemy oczyszczające długo pozostaje niezauważony. Mierniki strumienia rzadko reagują od razu na gromadzące się wewnątrz korpusów osady, co usypia czujność operatorów. Pierwszym bezdyskusyjnym sygnałem problemu, który wskazuje na zablokowanie swobodnego transportu medium, staje się nagła różnica ciśnień. Obserwacja tego zjawiska pozwala zdiagnozować stan układu, zanim zablokowany rurociąg doprowadzi do odczuwalnego spadku wydajności całej sieci.

Monitorowanie ciśnień i montaż punktów pomiarowych

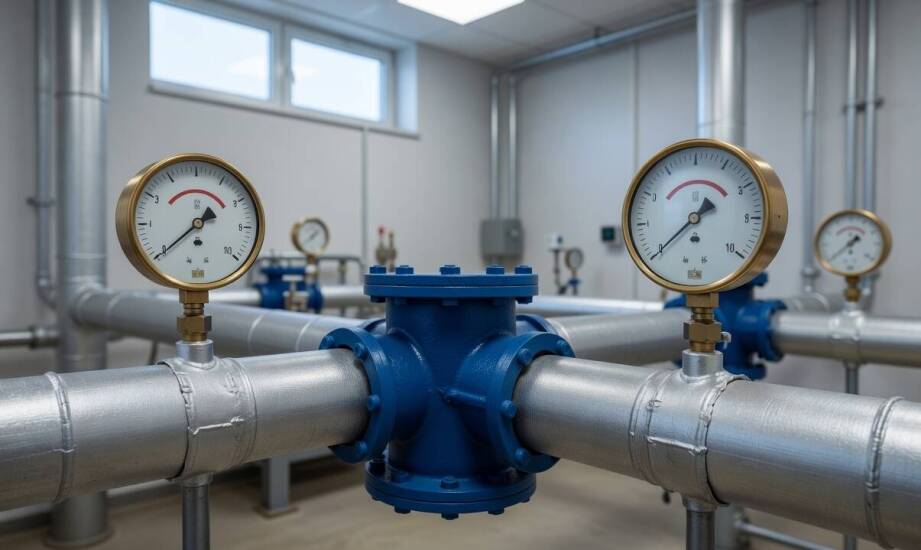

Manometry zainstalowane po obu stronach wkładu filtrującego rejestrują narastające obciążenie siatki. Odczytywana z nich wartość, określana jako spadek ΔP, rośnie stopniowo wraz ze zwiększaniem się ilości wychwyconych zanieczyszczeń stałych. Pojedynczy odczyt często odzwierciedla jedynie chwilowe wahanie dynamiki przepływu wywołane pracą pomp lub uderzeniem hydraulicznym. Dopiero regularne pomiary i zestawienie ich w dłuższej perspektywie pozwalają odróżnić przejściowe zakłócenia od rzeczywistego zapchania wkładu. Porównanie trendu w czasie precyzyjnie pokazuje, czy opór wynika ze zwiększonego poboru w konkretnej sekcji zakładu, czy oznacza już postępujące zanieczyszczenie powłoki zatrzymującej osady.

Aby uzyskiwane wyniki dawały wiarygodny obraz sytuacji, punkty pomiarowe umieszcza się na zupełnie prostych odcinkach rurociągu, zachowując odległość co najmniej pięciu średnic nominalnych od korpusu armatury. Takie rozmieszczenie stabilizuje strumień cieczy lub gazu i gwarantuje, że uzyskany wynik będzie miarodajny niezależnie od lokalnych zawirowań. Sam filtr siatkowy kołnierzowy instaluje się najczęściej w orientacji poziomej z komorą osadnika skierowaną pionowo w dół. Grawitacja ułatwia wówczas naturalne opadanie najcięższych frakcji na dno, co odciąża oczka sita. Dopuszczalny bywa również montaż na odcinkach pionowych, jednak wyłącznie przy przepływie wymuszonym z góry na dół. Niesie to ze sobą pewne ograniczenia technologiczne. Zatrzymane osady rozkładają się wtedy nieco inaczej, a operacja otwarcia pokrywy rewizyjnej stwarza ryzyko rozsypania brudu z powrotem do układu.

Dobór gęstości wkładu i interpretacja spadków ciśnienia

Skuteczność wyłapywania drobin zależy bezpośrednio od parametrów fizycznych wkładu, które inżynierowie dopasowują do specyfiki pompowanego czynnika. W wymagających instalacjach gazowych producenci armatury proponują oczka o wielkości około 0,2 mm w celu skutecznego zabezpieczenia wrażliwych reduktorów. Z kolei w standardowych wodociągach i obiegach grzewczych montuje się najczęściej siatki o przepustowości rzędu 0,5–1 mm lub 100–400 µm. Należy podkreślić, że podane liczby stanowią wyłącznie orientacyjne przykłady zaleceń producentów, a rzeczywiste wymogi i progi filtracji różnią się w zależności od modelu urządzenia oraz środowiska pracy. Drobniejszy splot zawsze dokładniej wychwytuje mikroskopijne zanieczyszczenia, ale z zasady generuje odczuwalnie wyższy opór strumienia już w momencie uruchomienia sieci.

Na fabrycznie nowym wkładzie początkowy spadek ciśnienia wynosi niekiedy około 0,1 bara, jednak to wyłącznie wartość przybliżona. Z upływem miesięcy i nabudowywaniem się trwałej warstwy osadów opór hydrauliczny rośnie. Niektóre instrukcje serwisowe sugerują, że właściwym momentem do przeprowadzenia czyszczenia jest wzrost ΔP do poziomu 0,3–0,5 bara. Parametry te wymagają interpretacji z wyraźnym zastrzeżeniem, ponieważ dokładne wytyczne serwisowe definiuje tolerancja konkretnej instalacji. Specjaliści hurtowni TRO-INSTAL-BIS dostarczają na rynek podzespoły o odmiennych charakterystykach, dobierając poszczególne elementy wprost do planowanego obciążenia. Magazynując tysiące pozycji w podwarszawskich Jawczycach, eksperci branżowi potwierdzają, że identyczny filtr zachowa się zupełnie inaczej w stabilnym obiegu zamkniętym niż w zanieczyszczonej sieci wodociągowej starszego typu.

Decyzja o wstrzymaniu przepływu i rozszczelnieniu korpusu rewizyjnego opiera się na chłodnej analizie długoterminowego trendu pomiarowego. Rygorystyczne monitorowanie różnicy ciśnień ułatwia kierownikom technicznym zaplanowanie prac serwisowych w optymalnym oknie czasowym i ogranicza przestoje. Zrozumienie dynamiki osadzania się brudu oraz świadomość, że podręcznikowe parametry ciśnień mają charakter wyłącznie referencyjny, pozwala utrzymać ciągłość procesów technologicznych. Prawidłowe czytanie sygnałów płynących z manometrów chroni pompy obiegowe i delikatne wymienniki ciepła przed zjawiskiem dławienia przepływu, zagrażającym bezpieczeństwu układu.
