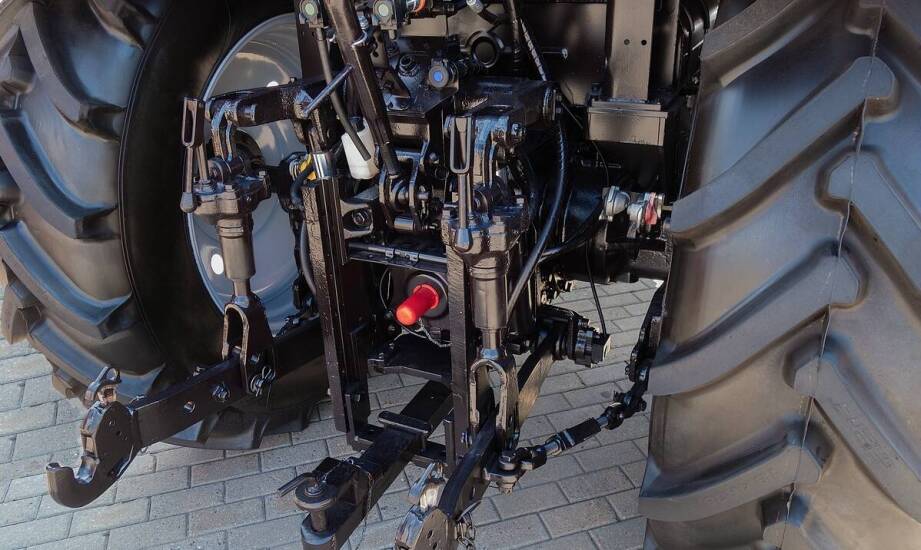

Jak rozpoznać kategorię TUZ i ocenić, czy zaczep w kształcie trójkąta pasuje do maszyny

Wiosenne przygotowania do siewu często wiążą się z presją czasu i szybkim przepinaniem maszyn na podwórzu. Rolnik podjeżdża ciągnikiem do kultywatora, próbuje wpiąć narzędzie, ale sworzeń stawia nieoczekiwany opór. Sytuacja komplikuje się po kilku centymetrach, gdy metalowy element definitywnie się blokuje w uchwycie. Dopiero w tym momencie okazuje się, że kategorie trzypunktowego układu zawieszenia w traktorze i maszynie uprawowej są ze sobą niezgodne. Ciągnik wyposażono w mocny układ kategorii drugiej, podczas gdy starszy kultywator wymaga specyfikacji z pierwszej grupy. Taka niespodzianka na placu oznacza nagły przestój, niepotrzebne nerwy i konieczność szukania doraźnych rozwiązań przed wyjazdem w pole.

Różnice między kategoriami układu zawieszenia i ich znaczenie

Standardy trzypunktowego układu zawieszenia określają dokładne parametry techniczne wszystkich elementów roboczych. Zgodnie z normą ujednolicającą ISO 730 wyróżnia się kilka głównych kategorii dostosowanych ściśle do mocy i gabarytów traktora. Kategoria pierwsza obsługuje maszyny współpracujące z ciągnikami o mocy do 62 koni mechanicznych. Takie rozwiązanie dominuje w mniejszych gospodarstwach rolnych. Średnica sworznia dolnego wynosi w tym wariancie 22 milimetry, a wewnętrzny rozstaw cięgien oscyluje wokół 710 milimetrów. Z kolei kategoria druga jest przeznaczona dla ciągników o mocy od 62 do 120 koni mechanicznych. W tym układzie sworzeń dolny ma już 28 milimetrów średnicy, natomiast rozstaw ramion sięga 830 milimetrów.

Sama znajomość grubości sworzni absolutnie nie wyczerpuje tematu właściwego doboru sprzętu w rolnictwie. Niezmiernie ważny pozostaje rozstaw punktów dolnych oraz pionowa odległość między łącznikiem centralnym a osią cięgien bocznych. W najmniejszych maszynach ten dystans wynosi około 500 milimetrów, natomiast w mocniejszym osprzęcie rośnie do 560 milimetrów. Zachowanie właściwych proporcji ramy gwarantuje wymaganą stabilność maszyny podczas ciężkiej pracy. Próba siłowego wymuszenia połączenia niezgodnych wymiarowo elementów skutkuje ogromnymi naprężeniami materiału. Długotrwała praca w takich warunkach zazwyczaj kończy się wyłamaniem uchwytów.

Kolejnym krytycznym parametrem pozostaje dopuszczalna masa całkowita podnoszonego narzędzia rolniczego. Nośność najmniejszych układów kończy się w okolicach 1600 kilogramów obciążenia statycznego. Większe układy bez problemu radzą sobie z ciężarem rzędu 2800 kilogramów. Szerokość robocza kultywatora czy brony talerzowej również wymusza zastosowanie szerszego rozstawu ramion podnośnika. Klienci zaopatrujący się w firmie AGROCZĘŚCI Tomasz Nagielski często konsultują te techniczne różnice. Poprawna weryfikacja parametrów zapobiega błędom przy zamawianiu komponentów do traktorów marek Case czy New Holland. Dolne cięgna odpowiadają za ciągnięcie osprzętu, a łącznik centralny zapobiega przechylaniu się ramy.

Rozwiązywanie problemów montażowych w praktyce

W gospodarstwach wykorzystujących wiele różnych traktorów i narzędzi ciągłe zmiany osprzętu zajmują sporo cennego czasu. W takich warunkach z pomocą przychodzą specjalne adaptery ułatwiające sprawną pracę w pojedynkę. Odpowiednio dobrany trójkąt zaczepowy umożliwia błyskawiczne łączenie ciągnika z maszyną bez konieczności wychodzenia z kabiny. Element ten, jeśli spełnia wymogi kategorii drugiej, dysponuje zazwyczaj udźwigiem do 1400 kilogramów przy standardowych wymiarach ramy nośnej. Użycie tego mechanizmu sprawdza się fantastycznie przy podpinaniu sprzętu o nietypowych profilach mocujących.

Niezgodność współpracujących ze sobą komponentów bardzo szybko daje o sobie znać na polu. Wyeksploatowane tuleje dystansowe i wyrobione gniazda generują szkodliwe luzy na sworzniach przekraczające kilka milimetrów. Powoduje to powstawanie silnych wibracji, które przenoszą się na konstrukcję traktora i nierównomiernie obciążają cały układ hydrauliczny pojazdu. Nieprawidłowo ustawiona geometria podnoszenia sprawia z kolei, że pług lub głębosz unosi się wyraźnie bokiem. Maszyna traci w ten sposób równoległość względem podłoża, co bezpośrednio przyspiesza zużycie odkładnic i zębów roboczych.

Pomyłki konfiguracyjne zdarzają się najczęściej tuż po generalnej modernizacji parku maszynowego. Zmiana starego ciągnika na nowszy i znacznie mocniejszy model prawie zawsze oznacza przejście na wyższą klasę układu zawieszenia. Rolnicy często próbują wtedy podpiąć dotychczasowe narzędzia, bagatelizując fakt szerszego rozstawu ramion w nowej maszynie. Samodzielne przeróbki uchwytów osłabiają fabryczną sztywność ramy i drastycznie obniżają poziom bezpieczeństwa. Przed rozpoczęciem sezonu należy bezwzględnie sprawdzić, czy średnice otworów idealnie pasują do mocowań w pojeździe ciągnącym.

Ocena dopasowania i bezpieczeństwo eksploatacji

Ostatecznie o płynnej i bezawaryjnej pracy decyduje pełna zgodność parametrów technicznych maszyny rolniczej oraz traktora. Kształt samego adaptera podłączeniowego odgrywa rolę drugorzędną wobec realnej nośności, średnicy sworzni i prawidłowego rozstawu ramion podnośnika. Używanie niekompatybilnych elementów zawieszenia zawsze prowadzi do szybkiego przegrzewania oleju w układzie hydraulicznym i wybijania gniazd. Każda zmiana wyposażenia w gospodarstwie wymaga zatem bardzo wnikliwej analizy wymiarów. Prawidłowe spasowanie punktów mocujących zapobiega nagłym awariom sprzętu w szczycie intensywnych prac polowych. Dbałość o detale techniczne pozwala zachować pełną sprawność zestawu przez wiele kolejnych sezonów rolniczych.
