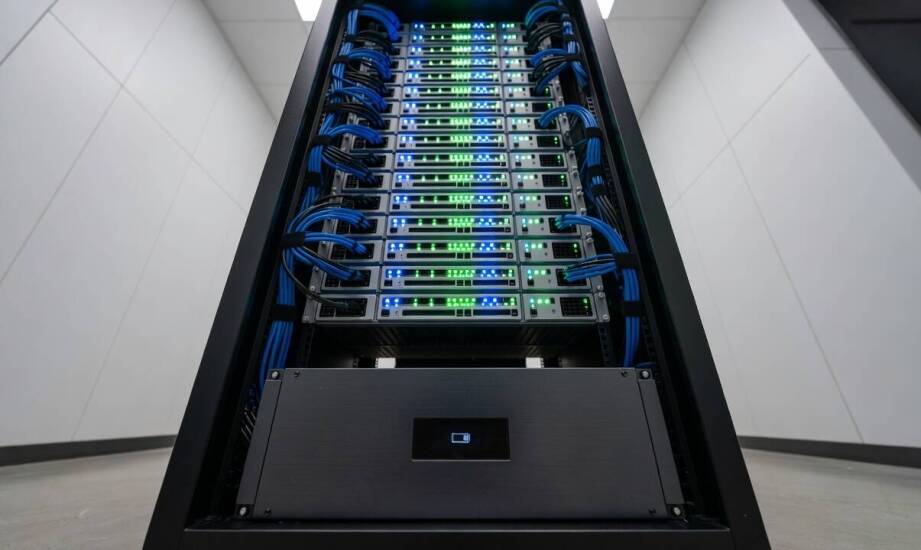

Zasilanie szafy serwerowej — jak oszacować zapotrzebowanie na moc przy konfiguracjach z NVMe i siecią 10 GbE

Nowoczesne serwery rackowe charakteryzują się niespotykaną wcześniej gęstością upakowania komponentów, co stawia nowe wyzwania przed inżynierami projektującymi centra danych. Wdrożenie dużej liczby nośników NVMe oraz zaawansowanych kart sieciowych 10 GbE powoduje skokowy wzrost zapotrzebowania na energię elektryczną w przeliczeniu na pojedynczą jednostkę wysokości. Architektury te wykazują zupełnie inną charakterystykę obciążenia w porównaniu z klasycznymi konfiguracjami opartymi na dyskach talerzowych HDD. Pojedynczy moduł NVMe pod pełnym obciążeniem może zużywać od 8 do 10 W, podczas gdy standardowy dysk magnetyczny klasy enterprise pobiera w stanie spoczynku zaledwie około 5 W. Do tego dochodzą interfejsy komunikacyjne o wysokiej przepustowości. Karty w standardzie 10GBase-T zwiększają pobór o kolejne 4 do 10 W na każdy pojedynczy port sieciowy. Z kolei bardziej energooszczędne wersje wykorzystujące wkładki SFP+ zadowalają się wartościami na poziomie od 0,5 do 3 W. Fizyczne skumulowanie kilkudziesięciu takich elementów w zaledwie jednym serwerze prowadzi do bardzo nagłych i wysokich skoków poboru prądu. Tradycyjne metody szacowania obciążenia energetycznego często ignorują tę wewnątrzsystemową dynamikę, co w skrajnych przypadkach stwarza ryzyko przeciążenia lokalnej linii zasilającej i aktywacji zabezpieczeń nadprądowych.

Wpływ macierzy flash na planowanie obciążenia

Macierze bazujące na pamięciach flash całkowicie zmieniają dotychczasowe wzorce obciążenia poszczególnych szaf serwerowych. Tradycyjne dyski twarde pobierały prąd w sposób względnie stały i przewidywalny, co bezpośrednio wynikało z mechanicznego obrotu talerzy oraz ruchu głowic. Nowoczesne nośniki półprzewodnikowe pozbawione części ruchomych generują krótkie, ale niezwykle intensywne piki zapotrzebowania na energię. Dzieje się tak głównie podczas transferów sekwencyjnych oraz obsługi masowych i losowych operacji wejścia i wyjścia na sekundę. Kiedy szybkie karty sieciowe przesyłają ogromne wolumeny danych bezpośrednio z macierzy, zużycie prądu przez całą infrastrukturę gwałtownie rośnie. Wymaga to zaplanowania znacznie szerszych marginesów bezpieczeństwa, niż miało to miejsce w przypadku instalacji budowanych dekadę temu.

Planowanie budżetu energetycznego wymaga precyzyjnego zsumowania nominalnej mocy wszystkich zainstalowanych modułów podtrzymujących pracę serwera. Należy przy tym uwzględnić wymaganą redundancję komponentów zasilających, którą najczęściej realizuje się w rygorystycznych schematach N+1 lub 2N. Ostateczne obliczenia muszą zawsze opierać się na właściwym współczynniku mocy, znanym w branży jako Power Factor. Współczynnik ten dla nowoczesnych jednostek serwerowych z aktywną korekcją waha się zazwyczaj w przedziale od 0,8 do 0,9. Oczekiwaną wartość pozorną wyrażoną w woltoamperach uzyskuje się poprzez podzielenie mocy czynnej przez ten właśnie mnożnik. Zastosowanie tej rozszerzonej formuły zapobiega przypadkowemu przeciążeniu infrastruktury elektrycznej. Ma to fundamentalne znaczenie w sytuacjach, gdy redundantne zasilacze pracują przy niewielkim częściowym obciążeniu i w naturalny sposób wykazują nieco niższą efektywność energetyczną.

Topologie zasilania awaryjnego i układ sprzętu

Zabezpieczenie zaawansowanych systemów obliczeniowych wymaga wyboru odpowiedniej architektury podtrzymania napięcia. Podstawowa topologia określana mianem line-interactive przełącza zasilanie na zintegrowane baterie w czasie od dwóch do kilku milisekund. Rozwiązanie to skutecznie chroni maszyny przed nagłymi zapadami napięcia sieciowego, ale nie eliminuje całkowicie mikrozakłóceń linii ani wahań częstotliwości. Z kolei architektura podwójnej konwersji, szerzej znana pod określeniem online, zapewnia całkowicie bezprzerwowe przełączanie sprzętu w tryb awaryjny. Realizuje ona ciągłą transformację prądu zmiennego na stały i z powrotem, co gwarantuje pełną izolację galwaniczną chronionych układów od zewnętrznej sieci przesyłowej. Zjawisko to ma krytyczne znaczenie dla wrażliwych kontrolerów pamięci masowej, które źle znoszą nawet ułamki sekund przerw w dostawie prądu.

Dobierając profesjonalne zasilacze ups do gęsto obsadzonych szaf 19-calowych, należy rygorystycznie przestrzegać podstawowych zasad fizycznego montażu elementów mechanicznych. Urządzenia podtrzymujące charakteryzują się wyjątkowo dużą wagą, co wynika z zastosowania zwartych pakietów akumulatorów. Z tego powodu ciężkie jednostki podtrzymujące trzeba bezwzględnie instalować na samym dole szafy. Ułożenie takie wydatnie obniża środek ciężkości całej konstrukcji i zapobiega jej przypadkowemu przechyleniu podczas prac serwisowych. Równie kluczowa pozostaje kwestia zarządzania wewnętrzną temperaturą. Wszystkie wolne przestrzenie między kolejnymi modułami muszą zostać szczelnie zamknięte dedykowanymi panelami zaślepiającymi. Elementy te blokują zjawisko mieszania się zimnego powietrza tłoczonego od frontu z gorącym gazem wyrzucanym z tyłu obudów. Działająca na rynku krakowska spółka GIGASERWER na co dzień wdraża wydajne serwery Supermicro oparte na nośnikach NVMe oraz sieciach 10 GbE, które bezwzględnie wymagają takich właśnie architektur zasilania o najwyższej sprawności.

Zapewnienie stabilnego dopływu energii dla współczesnych środowisk informatycznych wykracza daleko poza proste zsumowanie mocy znamionowych nadrukowanych na obudowach. Prawidłowe zbalansowanie całego budżetu energetycznego musi opierać się na chłodnej analityce pików napięcia generowanych przez zaawansowane macierze flash oraz wielogigabitowe interfejsy. Równie istotny okazuje się dobór odpowiedniej topologii konwersji prądu, ponieważ chroni on ciągłość przetwarzania kluczowych danych w krytycznych aplikacjach biznesowych. Sprzętowa eliminacja najdrobniejszych mikrozakłóceń oraz zachowanie rygorów układu termicznego we wnętrzu szaf rackowych gwarantują niezawodną pracę całej firmowej infrastruktury, nawet podczas skumulowanych zapisów masowych.
